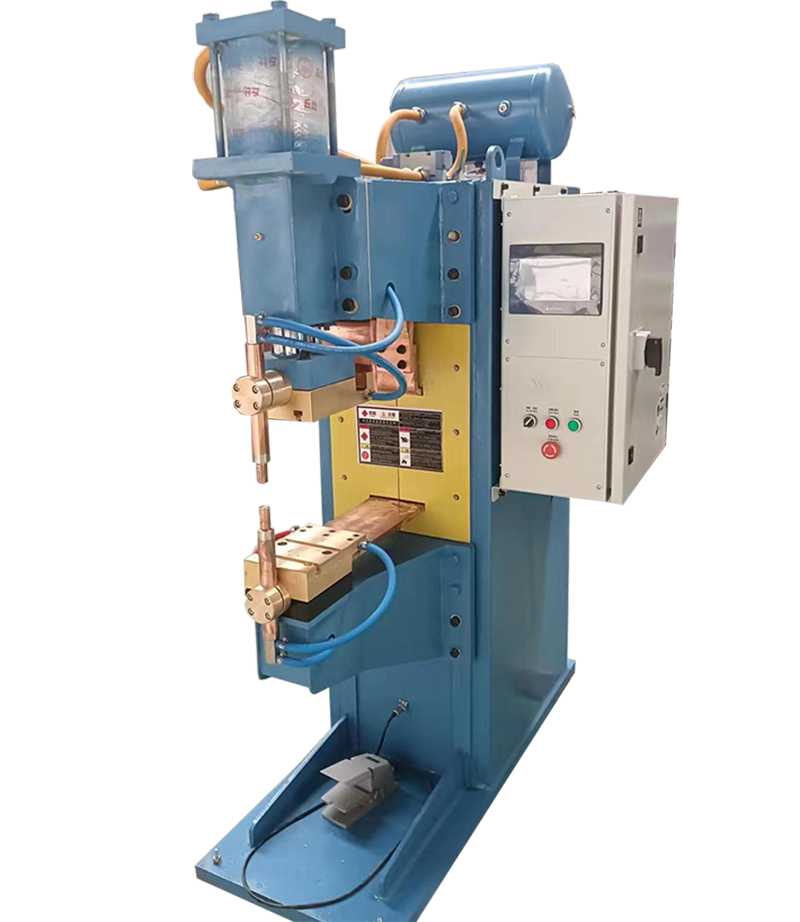

中頻點焊機的概述：
采用 PLC 控制動作程序，人機界面顯示運行參數、設定參數及手動自動選擇等。可儲
存多組程序，方便焊接不同規格產品。多組感應開關，無工件或工件、氣缸不到位，下一
程序?qū)⒉还ぷ鳌?/p>
中頻點焊機介紹：
中頻電源系統：由中頻逆變控制器、中頻逆變器和中頻變壓器等組成。中頻控制器 是通過編程軟件的程序指令及各種參數的設定完成自動檢測、自動焊接、逐級復位、安 全保護等項工作。HJ-MF 控制器采用微機控制、多組程序，具有功率因素等自動校正、 變壓器過熱保護、電壓波動補償?shù)葍?yōu)點，且?guī)в泄ぷ鞒Ｓ脜?shù)設計，方便操作者使用。 中頻逆變器是引進德國先進的技術，結合多年的焊接經驗開發而成，其主要逆變器件如：IGBT、SCR 及驅動模塊全部采用德國進口元件，確保其質量的可靠和穩定性； 中頻控制器：本控制器采用微型計算機控制，故能獲得精確之控制量，具有功率因數 自動較正、變壓器過熱保護、電壓波動補償?shù)葍?yōu)點，采用全中文顯示且?guī)в泄ぷ鞒Ｓ?nbsp;參數設定，方便操作者使用。
中頻逆變點焊機參數：
|
項 目 |
YMD-10 |
YMD-16 |
YMD-20 |
YMD-40 |
|
額定電壓 |
交流380V， 3φ，50/60Hz |
|||
|
開關規格 |
600V, 63A |
600V, 100A |
600V, 250A |
|
|
保險絲規格 |
63A |
100A |
250A |
|
|
額定容量（kVA） |
8 |
30 |
50 |
90 |
|
負載持續率（％） |
50 |
|||
|
次級空載電壓（V） |
7.9 |
11.1～12.2 |
11.9～13.9 |
|
|
次級最大短路電流（KA） |
10 |
16 |
20 |
40 |
|
電極有效工作行程 |
50 |
80 |
||
|
電極臂間距 |
120 |
310 |
300 |
|
|
電極臂伸出長度 |
120 |
460 |
||
|
最大電極壓力（N） |
1100 |
4700 |
7300 |
|
|
壓縮空氣壓力（MPa） |
0.6 |
|||
|
水 壓 |
1.5～3kg·f/cm2 |
|||
|
水 流 量（L/min） |
6 |
8 |
15 |
30 |
|
水 溫(0C) |
進水口處低于20℃ |
|||
|
電阻率(KΩ.cm3) |
>5 |
|||
|
標準焊接厚度M.S（mm） |
0.5+0.5（600*600的臺面為準） |
1.0+1.0 （600*600的臺面為準） |
1.5+1.5（600*600的臺面為準） |
3.0 +3.0（600*600的臺面為準） |
|
外形尺寸（長x寬x高）（mm） |
940x500x1290 |
1220x825x1680 |
1225x860x1700 |
|
中頻點焊機，自動化點焊機
